防污隔斷閥HS41X倒流防止器不銹鋼防回流閥安裝要求及示意圖

HS41X防污隔斷閥/HS41X倒流防止器/普通型防污隔斷閥/不銹鋼防污隔斷閥HS41X不銹鋼倒流防止器/安全型帶過濾防污隔斷閥HS41X-A安全型帶過濾倒流防止器/帶過濾管道倒流防止器/帶過濾管道防污隔斷閥/帶排污口安全型倒流防止器/帶排污口安全型防污隔斷閥/防回流閥由多重止回密封串聯組成，用于防止生活飲用水管道發生回流污染的安全裝置，安全可靠，防止飲用水回流污染的閥門，確保生活飲用水的衛生和安全。

產品結構：

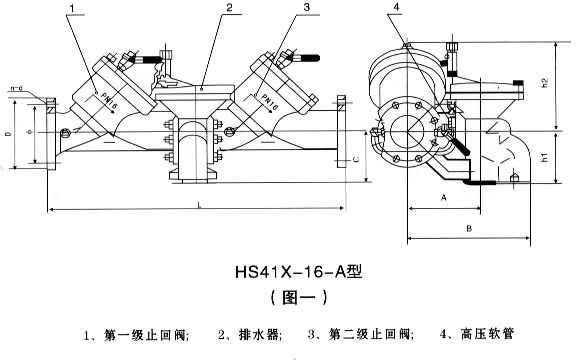

HS41X-A型安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與di一個止回閥進口端連接。HS41X-16普通型防污隔斷閥為多重止回密封串聯組成。（如下圖所示）：

工作原理：

HS41X-16普通型防污隔斷閥為多重止回密封串聯而成，當其中有一只密封破壞時，另二只還起密封作用，防止回流。但三只止回密封同時破壞后，就失去了止回作用。

HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。

（1）正常供水：

①清潔市政生活水從di一個止回閥經過排水器到第二個止回閥出口向用戶供水，di一個止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與di一個止回閥出口(第二個止回閥進口)相通，由于其存在定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水;

②當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。

③如進口壓力下降，共前后壓差下降到定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復定壓差時，排水器又關閉。

（2）密封失靈時：

防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如di二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當di二級止回閥密封破壞產生滲漏，di二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓；此時，如di一個止回閥同時密封被破壞，由于第二個止回閥倒流回的高壓水已泄壓減壓，故不會倒流di一個止回閥。

（3）如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器*打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。

主要技術參數：

使用壓力：1.6Mpa

使用介質：水
介質溫度：<=60℃

主要外形尺寸：

安裝要求及示意圖：

①帶過濾管道倒流防止器必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。

②安裝地域應設排水設施。

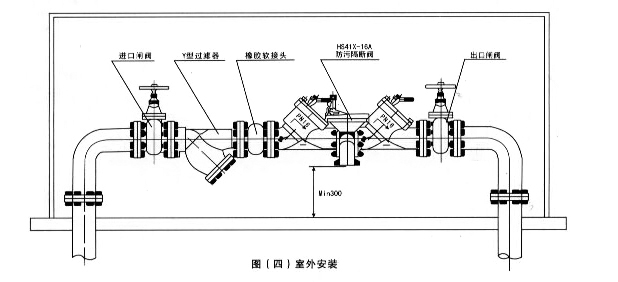

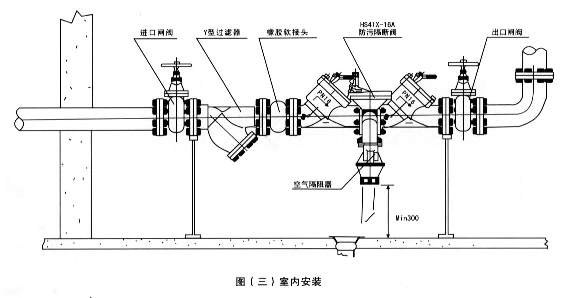

③閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。其示意圖如下：（圖三 圖四）

安裝部位：

①自來水管網接入用戶的接戶管水表后面

②生活用水管道上接出非生活用水和排污管，安裝于接出管起端。

③生活飲用水水箱的進水管上（水箱底部進水時）。

④生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
