HH46X微阻緩閉消聲止回閥HDH46X微阻緩閉蝶式止回閥安裝使用技巧
HH46X微阻緩閉消聲止回閥HDH46X微阻緩閉蝶式止回閥/微阻緩閉蝶型止回閥/微阻緩閉止回閥/微阻緩閉蝶形止回閥/不銹鋼微阻緩閉蝶式止回閥/緩閉式止回閥/蝶式雙瓣消聲止回閥/微阻緩閉消聲止回閥/微阻緩閉單向閥適用于清水、污水、海水等介質管道上以及給、排水加壓泵組上。通過本閥微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道和水泵的安全運行。
安裝：
1、蝶式止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的采用水平方向安裝。
2、蝶式止回閥安裝前應對管道進行清洗，對閥門全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向*。
3、在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修。
4、在堅固法蘭連接螺栓時，應注意對稱均勻堅固。
使用技巧：
1、當水介質倒流時，蝶式止回閥閥瓣先速閉后緩閉，緩閉時間可在0~60秒內任意調節。
2、當管路中介質倒流時可調節到所產生的水錘峰值水大于工作壓力的1.5倍。
3、介質倒流時，可調節到水泵倒轉速度不超過電機額定轉速的1.3倍。
性能參數：
公稱通徑： DN40~DN1200；
公稱壓力：PN10、PN16、PN25、PN40；
適用溫度：一般小于80℃，也可達到200℃；
緩閉時間：小于等于60秒；
型號 | HH46X HH48X HH49X | |
公稱壓力 | 1.0~2.5MPa | |
公稱通徑 | DN40~DN1200 | |
適用介質 | 水，清水，海水，污水 | |
零件 | 閥體，閥蓋 | 鑄鋼，鑄鐵，球磨鑄鐵 |
閥板 | 鋁青銅 | |
彈簧 | 不銹鋼 | |
膜片壓板 | 橡膠 | |
連接尺寸：
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 290 | 720 | 780 | 840 | 990 | 1050 |
H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 480 | 434 | 491 | 549 | 600 | 655 |

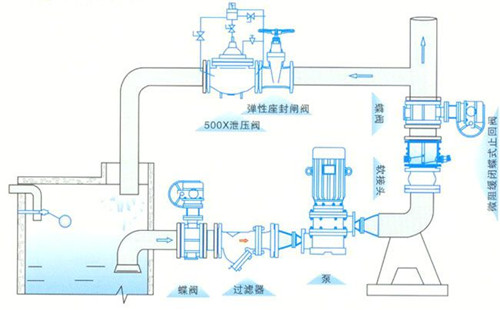

安裝示意圖：
上海喬邑閥門主要生產銷售【HH46X微阻緩閉消聲止回閥HDH46X微阻緩閉蝶式止回閥/微阻緩閉蝶型止回閥/微阻緩閉止回閥/微阻緩閉蝶形止回閥/不銹鋼微阻緩閉蝶式止回閥/緩閉式止回閥/蝶式雙瓣消聲止回閥/微阻緩閉消聲止回閥/微阻緩閉單向閥】，備有大量庫存現貨以出廠價直銷！我們一直秉持“合理價格、貼心服務"的理念，努力為客戶提供可靠的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。
|
||||
|
||||
 |
