VF2S雙法蘭氣動粉塵蝶閥BV2F氣動粉體蝶閥VFS氣動水泥蝶閥的特點

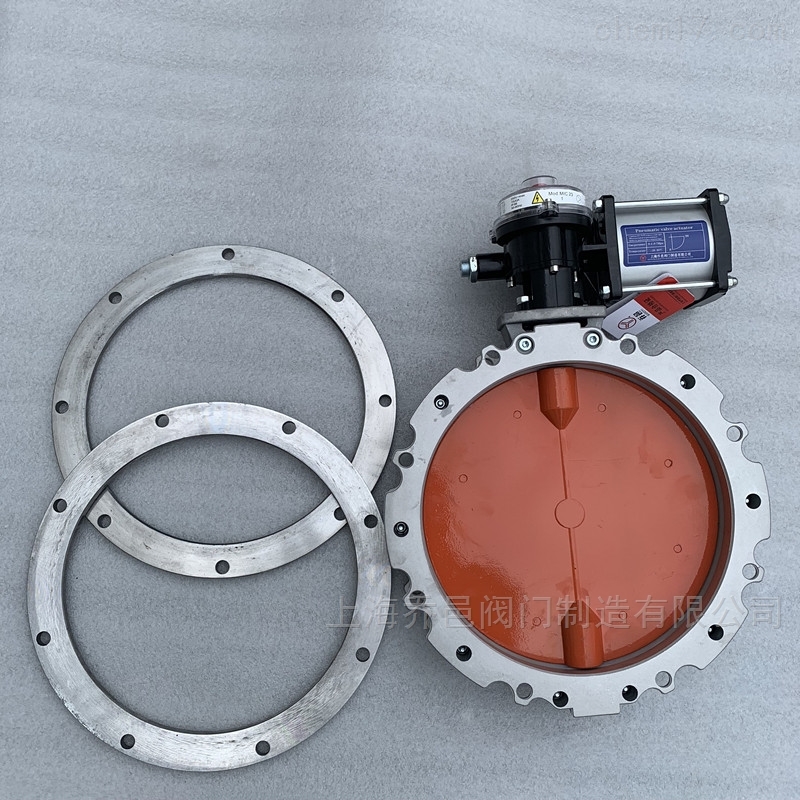

VF2S雙法蘭氣動粉塵蝶閥BV2F氣動粉體蝶閥VFS攪拌站氣動水泥蝶閥BVF氣動粉體專用蝴蝶閥/氣動粉塵鋁蝶閥/攪拌站氣動蝶閥/鋁合金氣動粉體蝴蝶閥/氣動粉末蝶閥/氣動鋁合金粉塵蝶閥/粉體蝶閥/混凝土攪拌站氣動蝶閥是一種側推式氣缸和鋁合金蝶閥組成，其蝶閥本體由高壓鋁合金閥體、可變形耐磨橡膠圈、高分子耐磨復合材料蝶板等組成，是開關料箱、料斗以及裝有粉狀或顆粒狀物料筒倉的理想產品。本產品被廣泛應用于混凝土攪拌站水泥粉傳輸、鋼廠重力除塵等領域。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且*效的選擇。
氣動水泥蝶閥是一種常用于粉體，顆粒物料的工業產品。采用輕巧的高壓鑄鋁合金制成，蝶板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封使其非常適合各種粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，粉體專用蝴蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。工業化的設計加上復合材料的使用，使蝴蝶閥具有結構緊湊輕巧，閥板耐磨，密封壽命長，安裝維護簡便等特點。
法蘭區別：
雙法蘭氣動粉體蝴蝶閥帶有2個相同的法蘭面；而單法蘭氣動粉體蝴蝶閥下部配有一個伸出的連接環用以安裝軟套管。
單法蘭閥門，帶有頂部法蘭及折邊部件，適用于連接柔性套管；
雙法蘭閥門，頂部及底部為相同的法蘭。
特點：
氣動粉體蝶閥整體設計精巧，80%以上的零部件均采用鋁合金材料，重量輕。其采用一種特殊側推式氣缸，能對料倉、料斗的物料迅速切斷或開啟，氣缸采用Y型圈+O型圈組合式密封結構，大大增加了氣缸的使用壽命。該蝶閥閥體由兩個高壓印模壓鑄的半閥體組成，半閥體為鋁合金材料，閥圈設計為U形狀，增強了其變形密封能力，具有磨損自動補給功能，耐磨、高效、可達零泄漏。鋁合金旋轉蝶板與閥軸采用一體式壓鑄成型，安裝更加方便。具有一個頂部法蘭以及一個可拆卸管接，適用于連接一根柔性套管，方便連接出料。本產品通常安裝于料斗、料箱、筒倉、螺旋泵或其他類型的輸送機的下方，以及連接氣動輸送管道。
主要零部件材料表：
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥 體 | 鋁合金 | WCB | CF8 | CF8M | CF3M |
2 | 蝶 板 | 耐磨復合材料 | 耐磨復合材料 | 304 | 316 | 316L |
3 | 閥 桿 | 45# | 45# | 304 | 316 | 316L |
4 | 閥 座 | 耐磨橡膠 | 耐磨橡膠 | 耐磨橡膠 | 耐磨橡膠 | 耐磨橡膠 |
5 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
單法蘭主要外型尺寸表及結構圖：
公稱通徑 DN(mm) | 單法蘭尺寸 | |||||||||||||||
ΦA | ΦB | ΦC | ΦD | F | G | H1 | H2 | K | M | N | P | ΦR | α | S | Q | |
100 | 95 | 180 | 220 | 105 | 115 | 35 | 250 | 380 | 260 | 175 | 4×14 | 4×20 | 220 | 22°30 | 40 | 110 |
150 | 150 | 200 | 228 | 163 | 115 | 35 | 255 | 390 | 260 | 175 | 4×14 | 4×20 | 228 | 22°30 | 40 | 110 |
200 | 200 | 250 | 278 | 213 | 115 | 35 | 280 | 440 | 260 | 175 | 4×14 | 4×20 | 278 | 22°30 | 40 | 110 |
250 | 250 | 300 | 328 | 263 | 115 | 35 | 305 | 490 | 260 | 175 | 8×14 | 8×20 | 325 | 11°15 | 40 | 110 |
300 | 300 | 350 | 378 | 313 | 115 | 35 | 340 | 540 | 260 | 175 | 8×14 | 16×20 | 375 | 5°41 | 40 | 110 |
350 | 350 | 400 | 440 | 363 | 123 | 50 | 400 | 680 | 450 | 280 | 8×14 | 16×20 | 440 | 10° | 40 | 130 |
400 | 400 | 470 | 530 | 413 | 123 | 50 | 445 | 740 | 450 | 280 | 8×14 | 16×20 | 530 | 4°30 | 40 | 130 |
雙法蘭主要外型尺寸表及結構圖：
公稱通徑 DN(mm) | 雙法蘭尺寸 | |||||||||||||
ΦA | ΦB | ΦC | F | G | H1 | H2 | K | M | N | P | ΦR | α | Q | |
100 | 95 | 180 | 220 | 77 | 35 | 250 | 380 | 260 | 175 | 4×14 | 4×20 | 220 | 22°30 | 110 |
150 | 150 | 200 | 228 | 77 | 35 | 255 | 390 | 260 | 175 | 4×14 | 4×20 | 228 | 22°30 | 110 |
200 | 200 | 250 | 278 | 77 | 35 | 280 | 440 | 260 | 175 | 4×14 | 4×20 | 278 | 22°30 | 110 |
250 | 250 | 300 | 328 | 77 | 35 | 305 | 490 | 260 | 175 | 8×14 | 8×20 | 325 | 11°15 | 110 |
300 | 300 | 350 | 378 | 77 | 35 | 340 | 540 | 260 | 175 | 8×14 | 16×20 | 375 | 5°41 | 110 |
350 | 350 | 400 | 440 | 85 | 50 | 400 | 680 | 450 | 280 | 8×14 | 16×20 | 440 | 10° | 130 |
400 | 400 | 470 | 530 | 85 | 50 | 445 | 740 | 450 | 280 | 8×14 | 16×20 | 530 | 4°30 | 130 |
限位開關接線圖：
