無線遠程遙控電動閥門控制箱接線注意事項

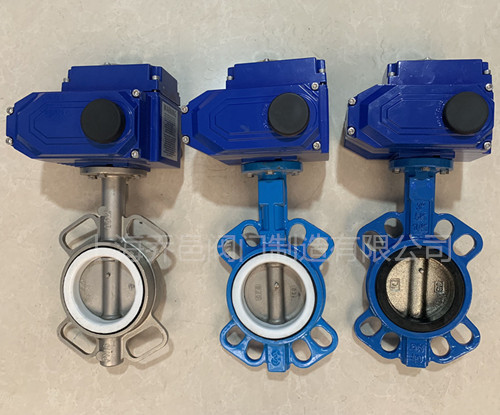

無線遠程遙控電動閥門控制箱/無線遠程遙控電動閥門控制器/帶遙控電動閥門控制箱電動蝶閥/帶無線遠程遙控電動控制箱電動蝶閥/帶遙控電動閥門控制箱電動球閥/帶無線遠程遙控電動控制箱電動球閥/無線遙控電動閥門控制器又稱為電動閥門控制箱是與電動閥門配套使用的電氣設備，主要由控制電路、工作顯示電路、開度指示電路和主電路四部分組成。用于控制電動閥門的開啟和關閉，可以實現在控制室內遠距離對電動閥門的控制。
類別：
根據電壓不同可分為：單相閥門控制器和三相閥門控制器
1、單相閥門控制器是用來控制回轉型閥門電動裝置的儀器，可以通過外接電源的切換實現開、關和中間位置的控制。
2、三相閥門控制器是用來控制閥門三相電動裝置的一種儀器，它可以向三相閥門電動裝置發出開啟和關閉的指令，實現閥的遠距離控制，也可以在現場手動操作。
工作原理：
接通控制器的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制器為遠控狀態。當閥門在全開位置時，面板上的閥開綠色指示燈亮，在全關位置時黃色的閥關指示燈亮，在全開與全關之間位置時，兩個指示燈都不亮。
當電動閥門在開向或關向工作行程中需停止，可按下停按鍵。電動閥門在開向或關向工作過程中如出現了過力矩情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。建議用戶每臺控制器配備一臺空氣開關。
現場/遠控按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯絕色。按下為現場狀態指示燈顯紅色。當選擇控制器為遠控狀態時，控制器面板上的開閥、關閥、停等按鍵起控制作用?，F(xiàn)場電動閥門上的現場開、現場關按鈕不起作用(用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制器的遠控功能)。當選擇控制器為現場狀態時，電動裝置上的現場開、現場關按鈕起控制作用，控制器面板的開閥、關閥、停等按鍵不起作用。 按下開閥按鍵，電機電源被接通，電機轉動，當閥門到達全開位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示閥關的黃色指示燈亮。
接線注意事項：
電動閥門控制箱接線圖是根據不同的使用要求以及現場工況不同所分類的，不同功能的電動執行器所采用的接線方式也都是不盡相同。用戶應當對接線方面的相關知識有所了解，以免出現不必要的故障發生，一方面導致整個電路短路故障；另一方面，可能會導致機器等燒壞而產生的經濟損失，甚至出現更嚴重的事故。
技術參數：
電動閥門執行器按電源電壓一般可分交流（AC110V、AC220V、AC380V），直流（DC24V、DC12V），按控制方式分為有源開關式、無源開關式、電位計型、調節型等。（相關產品：電動開關蝶閥/電動調節蝶閥/電動開關球閥/電動調節球閥）有源開關式，普通開關型帶有源燈指示接線圖無源開關式，開關型無源觸點型帶反饋接線圖 開度式電位計型，開關型帶開度式接線圖智能調節式，輸入輸出4-20mA，智能調節型接線圖交流AC380V，帶無源觸點反饋，380V電源接線圖直流DC24V，交換正負正開關同時無源信號反饋。
上海喬邑閥門主要生產銷售【無線遠程遙控電動閥門控制箱/無線遠程遙控電動閥門控制器/帶遙控電動閥門控制箱電動蝶閥/帶無線遠程遙控電動控制箱電動蝶閥/帶遙控電動閥門控制箱電動球閥/帶無線遠程遙控電動控制箱電動球閥/無線遙控電動閥門控制器】，備有大量庫存現貨以出廠價直銷！我們秉持“合理價格、貼心服務"的理念，努力為客戶提供可靠的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。
|
||||
|
||||
 |
