防漏水自動關閉閥A20-W20-S2-B漏水報警自動關閉電動閥接線圖
防漏水自動關閉閥A20-W20-S2-B漏水報警自動關閉電動閥/防漏水報警控制器/防漏水智能控制閥/防漏水自動關閉微型電動球閥/防漏水控制器/智能防漏水自動關閉電動閥/防漏水報警器/防漏水智能電動控制閥/防漏水電動球閥在出現漏水時該裝置能夠及時報警并切斷。漏水時閥門自動關閥并報警。日常生活中居民家中水管、暖氣管的跑、冒、滴、漏現象時有發生。防漏水控制器采用高性能單片微處理器、光電耦合技術。適合凈水器、保護水、洗衣機、濾芯或軟水器等設備漏水保護。感應控制器全密封、防潮設計，提高了電池的使用壽命和產品的穩定性。
功能及特色：
1、漏水時閥門自動關閥并報警。
2、工作電源使用2節AA，5號電池。
3、2級電量不足報警，低于di yi 級電壓時蜂鳴器報警2分鐘，提示更換電池，低于第二級電壓時蜂鳴器報警2分鐘，并8小時之后自動關閥。
4、控制器面板有三個按鍵 （電源鍵，開閥鍵，關閥鍵）三個指示燈（電源指示燈，開閥指示燈、關閥指示燈）
5、安裝簡易。
6、適合凈水器、保護水、洗衣機、濾芯或軟水器等設備漏水保護。
7、感應控制器全密封、防潮設計,提高了電池的使用壽命和產品的穩定性
技術參數：
工作電壓： 3VDC（2節AA，5號電池）
工作電流：待計電流0.015mA，zui大值400.0mA
電線長度：1.0M
接頭規格：3/4" ( 1/4" 3/8" 3/4" 1" BSP/NPT )
環境溫度： -20℃～80℃
承受壓力：1.0Mpa
漏水檢測：將感應控制器金屬面朝下放置在zui容易漏水的地方，如凈水器旁。
結構：

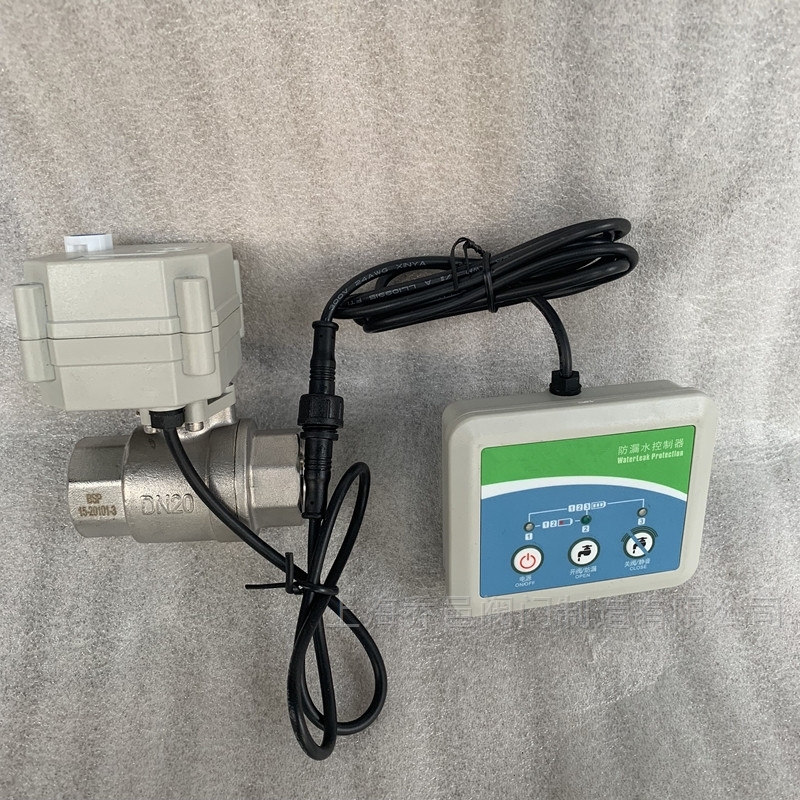

電動球閥 感應控制器 安裝圖示
操作說明：
1、按電源，打開電源，在開機的時候會檢測電路，如果電路異常會進行聲音報警，報警10s后自動關機。
2、如果電路正常，并且電池電量正常那么ON/OFF電源指示燈常亮，如果電池電量不足，電源指示燈每秒閃次，并有報警聲。開機后閥門會自動運行到關閥CLOSE位置，在運行過程中CLOSE指示燈每秒種短閃次，到位置后CLOSE指示燈長亮。此時按開閥OPEN按鍵，閥門運行到開位置，在運行的過程中開閥指示燈每秒種閃亮，到位后，所有指示燈滅，感應器進入低功耗檢測狀態。
3、在檢測到水浸1S后，關閥指示燈每秒鐘短下，蜂鳴器也短響下，此時閥門開始關閉，直到全關位置，關到位后關閥指示燈常亮。（如果在關的過程中遇到堵轉，那么檢測器會嘗試運行到開位置，再進行關，嘗試3次無法關上或在開的過程中又堵轉，那么關閥指示燈會直閃，蜂鳴器也響。提示關閥失敗，需要人工處理）。
4、水浸故障解除后，按開閥按鍵，閥門打開，恢復正常狀態。
5、開閥和關閥動作可手動操作，電池電量低時不允許開閥
6、在開機狀態下按電源，蜂鳴器長響下，并且指示燈依次閃下后關閉電源，不進行水浸檢測
7、在監控狀態，電源指示燈，開閥指示燈和關閥指示燈每10秒種閃亮次，用來指示電量，3個燈都閃下說明電量充足，2個燈閃下說明可以更換電池，1個燈閃下說明電池電量低，8個小時后將自動關閥。低到2個燈時除報警2分鐘外，其他不動作，在只有1個指示燈報警時，即電量很低，電源指示燈1s鐘閃亮次。
8、在水浸或電量低狀態下可以短按關閥按鍵，來關閉蜂鳴器，出現新的報警類型時蜂鳴器會再響，可以繼續用關閥按鍵來關閉聲音。
9、在任何狀態為了節省電量，蜂鳴器zui多響2分鐘。
10、更換電池時，先拆下電池，然后長按下開機鍵，之后再安裝新的電池。
接線方式：
CR201（2 線控制）
1. 紅線接通正極，黑線接通負極，閥門關閉，到位后執行器內部自動斷電。
2. 黑線接通正極，紅線接通負極，閥門打開，到位后執行器內部自動斷電。
