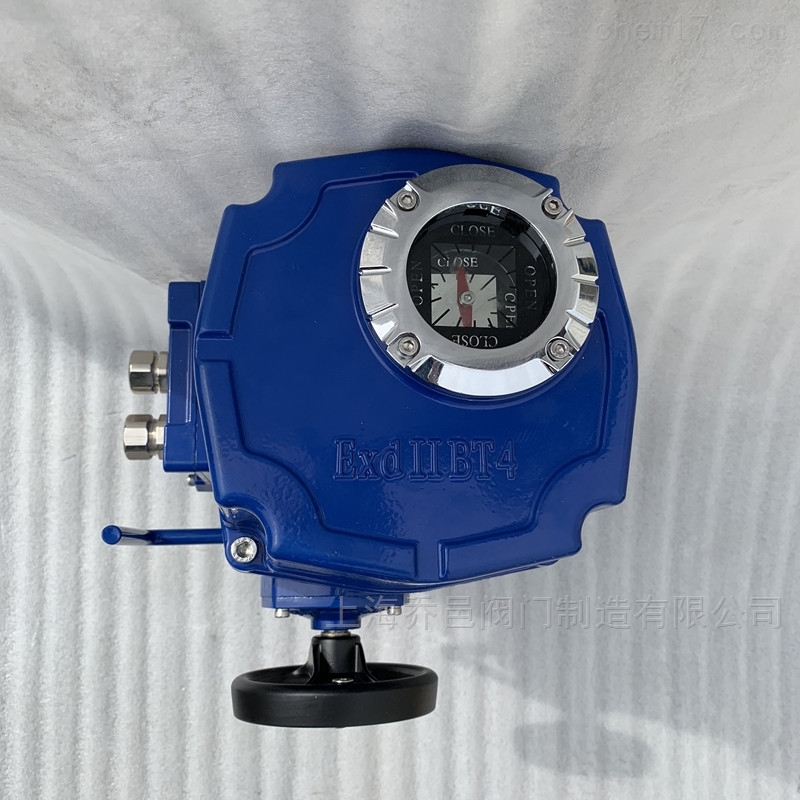

ExdIIBT4防爆電動蝶閥D971F防爆電動蝶閥D971X性能特點
ExdIIBT4防爆電動蝶閥D971F防爆電動蝶閥D971X/D9B71F防爆電動對夾蝶閥D9B71X/D9E71F防爆電動四氟密封蝶閥/D9E71X防爆電動橡膠密封蝶閥/防爆電動對夾式蝶閥/防爆電動不銹鋼蝶閥/防爆開關型電動蝶閥/防爆調節型電動蝶閥是由對夾式蝶閥裝配上防爆電動執行器組合而成，是一種專門應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級IP67，防爆等級為Exd ⅡBT4的防爆標志。根據工況的需要選擇開關型或調節型防爆電動蝶閥（輸入4～20mA電流信號控制來調節流量的大?。?，廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中等給排水、氣體管道上作調節流量和截流介質的作用。
結構原理：
防爆電動蝶閥的結構原理是把設備可能點燃爆炸性介質的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性介質在內部爆炸而不損壞。隔爆外殼使設備內部空間與周圍的環境隔開。當其發生爆炸時，外殼可以承受產生的爆炸壓力而不損壞，同時外殼結構間隙可冷卻火焰、降低火焰?zhèn)鞑ニ俣然蚪K止加速鏈，使火焰或危險的火焰生成物不能穿越隔爆間隙點燃外部爆炸性環境，從而達到隔爆目的。
特點：
防爆電動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。防爆電動四氟蝶閥閥座襯四氟和304不銹鋼的閥板，比標準的蝶閥要耐磨耐腐蝕，廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
技術參數和性能：
防爆電動執行器技術參數 | 閥體參數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～400mm |
輸出力矩 | 50N·M～3000N·M | 公稱壓力 | PN1.0、1.6MPa |
任選功能 | 防爆開關型、防爆調節型 | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、碳鋼、不銹鋼 |
電 機 | 鼠籠式感應電機 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
環境溫度 | -20℃～70℃ | 閥座密封 | EPDM、NBR、耐磨橡膠、PTFE |
手動操作 | 機械離合機構 | 結構形式 | 中線型、無銷型 |
自鎖裝置 | 蝸輪、蝸桿機構提供自鎖 | 溫度 | EPDM≤105℃、NBR≤68℃、PTFE≤150℃ |
防護等級 | Exd Ⅱ BT4/IP67 | 適用介質 | 水、空氣、天然氣 |
輸入信號 | 0-10，1-5VDC/4-20mA(調節型) | 特點 | 用途廣、整體造價低、流量大、流阻小 |
外形結構圖：
外形尺寸：
公稱通徑DN | A | B | C | D | E | 額定功率 |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | |
40 | 170 | 360 | 57 | 258 | 32 | 15W |
50 | 170 | 360 | 62 | 258 | 43 | 15W |
65 | 170 | 372 | 70 | 258 | 46 | 15W |
80 | 170 | 379 | 89 | 258 | 46 | 40W |
100 | 229 | 438 | 106 | 338 | 52 | 40W |
125 | 229 | 450 | 120 | 338 | 56 | 45W |
150 | 259 | 493 | 132 | 368 | 56 | 40W |
200 | 259 | 528 | 164 | 368 | 60 | 90W |
250 | 259 | 558 | 200 | 368 | 68 | 90W |
300 | 297 | 621 | 238 | 410 | 78 | 180W |
350 | 297 | 683 | 280 | 410 | 78 | 180W |
400 | 319 | 948 | 302 | 410 | 102 | 180W |
選型：
1、電源電壓：DC24V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：防爆開關型、防爆調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項：
1：請務必接對電源相序，以免閥門或執行器損壞。
2：戶外使用時給電動執行器外加防護蓋子，防止老化。
3：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
4：請確定輸入電壓和配線接點是否正確。
5：禁止超負荷使用電動執行器。
防爆等級Exd II BT4含義介紹：
防爆產品都有一個防爆等級，從防爆等級上可以看出產品的隔爆形式和適用場合。比如Exd II BT4這個防爆等級，下面介紹下它的具體含義。
Ex：防爆標志
d：防爆形式為隔爆型。還有本安型ia、ib；增安型 e；充油型 o；充砂型 q；澆封型 m；復合型（比如防爆配電箱類經常采用de組合）。
II：指的是II類防爆電器設備。這類防爆電器適用于除煤礦以外的其他爆炸性氣體環境。（煤礦是I類）。還有Ⅲ類：除煤礦以外的爆炸性粉塵環境電氣設備。ⅢA類：可燃性飛絮；ⅢB類：非導電性粉塵；ⅢC類： 導電性粉塵。
B：IIB級氣體。還有IIC級和II*。IIC級是最高等級，可以適用于IIA和IIB。IIB級可以適用II*。但是低級的不能適用高級的。
T4：溫度組別是T4，設備最高表面溫度小于135℃。
根據可能引爆的最小火花能量，我國和歐洲及世界上大部分國家和地區采用的國際電工委員會(IEC)標準將爆炸性氣體分為四個危險等級:
用戶可根據自己工廠車間在生產過程中會產生哪些易燃易爆炸氣體，然后參考下圖來選擇合適的防爆電器設備。

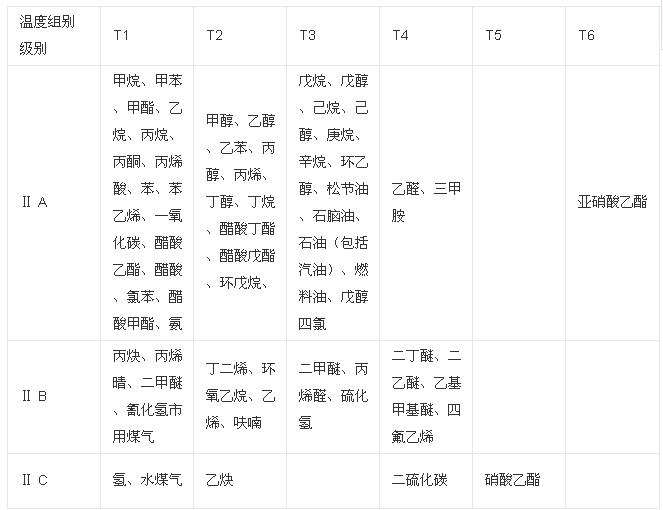

溫度組別分類：
