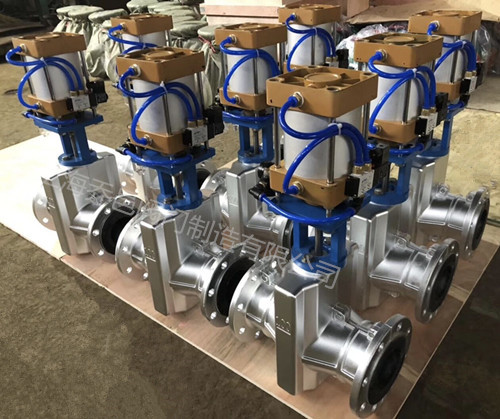

氣動鋁合金管夾閥GJ641X氣動管夾閥氣動膠管閥主要參數和特點
氣動鋁合金管夾閥GJ641X氣動管夾閥/氣動膠管閥/氣動夾管閥/氣動耐磨膠管閥/常開型氣動夾管閥/常閉型氣動夾管閥/鋁合金氣動夾管閥由氣缸，左右閥體、橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可重復使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按需求定制非標產品。
工作原理：
氣動執行器通氣時，使閥桿向下運動來帶動上下壓板以壓縮套管進行關閉，反之即開啟。壓板在拉桿之間上下往復運動完成閥門開閉工作。
特點：
防腐性強
耐磨性好
密封性能*
有抗凍能力
維修方便,只須更換膠套即完好如新
閥體可重復使用
主要參數：
適用溫度 | 使用介質 |
≤85℃ | 礦漿、磨料、干濕型粉塵類 |
主要零件材料：
名稱 | 材料 |
閥體 | 鋁合金、鑄鐵、鑄鋼 |
套管 | 橡膠 |
閥桿 | 鑄銅、碳鋼 |
壓桿 | 鑄鐵 |
氣缸 | 組合件 |
托架 | 球墨鑄鐵 |
外形結構圖：
主要外形連接尺寸：
公稱通徑 （DN） | 公稱壓力 （MPa） | 工作壓力 （MPa） | L | L1 | L0 | D | D1 | D0 | H | Z-Φ |
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 |
32 | 165 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | ||
40 | 190 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | ||
50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | ||
65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | ||
80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | ||
100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | ||
125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | ||
150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | ||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 |
250 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | ||
300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 |
上海喬邑閥門主要生產銷售【氣動鋁合金管夾閥GJ641X氣動管夾閥/氣動膠管閥/氣動夾管閥/氣動耐磨膠管閥/常開型氣動夾管閥/常閉型氣動夾管閥/鋁合金氣動夾管閥】，備有大量庫存現貨以出廠價直銷！我們秉持“合理價格、貼心服務"的理念，努力為客戶提供可靠的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。
|
||||
|
||||
 |
